Salle des machines vue du nord-est.
Deneyer Marc
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Plan masse, Plan schématique des toitures.
Lambert Zoé
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Plan de situation d'après le plan cadastral de 1947, section Al, au 1/2500.
Lambert Zoé
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Plan de situation d'après le plan cadastral de 1835, section II, au 1/2500.
Lambert Zoé
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Projet de construction : plan et élévation des ouvrages, le 19 juin 1920, sans nom (cachet de la Sté des Forces motrices de la Vienne). Encre sur papier, 70 x 134 cm.
Deneyer Marc
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Conseil général de la Vienne
Carte des lignes électrifiées. L'orientation économique et financière ; la Vienne, 1931, p. 66.
Lambert Zoé
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Carte postale ancienne du moulin de la Roche à L'Isle-Jourdain, avant sa destruction en 1918.
Favreau Myriam, Champeaud-Terrasson
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Collection particulière
Constructions des fondations du barrage, entre les batardeaux, vers 1918.
Beauvarlet Gilles, Société des Forces Motrices de la Vienne (SFMV)
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Groupe de Recherches Historiques et Archéologiques de l'Isle-Jourdain
Construction des fondations du barrage, vers 1918.
Beauvarlet Gilles, Société des Forces Motrices de la Vienne (SFMV)
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Groupe de Recherches Historiques et Archéologiques de l'Isle-Jourdain
Les bases du barrage en cours de construction, vers 1919-1920.
Beauvarlet Gilles, Société des Forces Motrices de la Vienne (SFMV)
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Groupe de Recherches Historiques et Archéologiques de l'Isle-Jourdain
Elévation des vannes, vers 1920.
Beauvarlet Gilles, Société des Forces Motrices de la Vienne (SFMV)
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Groupe de Recherches Historiques et Archéologiques de l'Isle-Jourdain
Echafaudages autour de l'usine en cours d'élévation, vers 1920.
Beauvarlet Gilles, Société des Forces Motrices de la Vienne (SFMV)
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Groupe de Recherches Historiques et Archéologiques de l'Isle-Jourdain

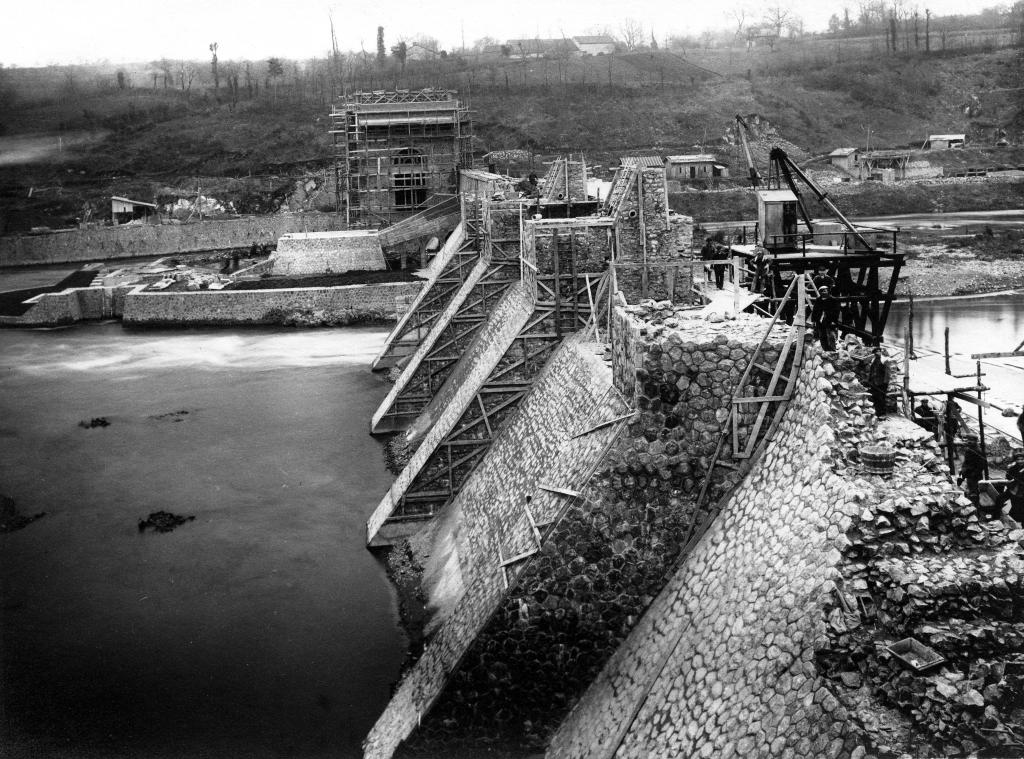

Elévation du barrage, depuis la rive gauche, vers 1920.
Beauvarlet Gilles, Société des Forces Motrices de la Vienne (SFMV)
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Groupe de Recherches Historiques et Archéologiques de l'Isle-Jourdain
Echelle à poissons, vers 1921.
Beauvarlet Gilles, Société des Forces Motrices de la Vienne (SFMV)
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Groupe de Recherches Historiques et Archéologiques de l'Isle-Jourdain
Vue d'ensemble de la centrale lors de la sa mise en service en 1921.
Laverret Michel, Société des Forces Motrices de la Vienne (SFMV)
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Groupe de Recherches Historiques et Archéologiques de l'Isle-Jourdain
L'usine en construction. Carte postale Lavaud.
Deneyer Marc
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Le barrage en construction avec l'échelle à poissons au premier plan. Carte postale Lavaud.
Deneyer Marc
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Carte postale de la crue de 1923 au barrage de la Roche à L'Isle-Jourdain.
Favreau Myriam, Godard
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Collection particulière
Vue générale prise du nord-ouest avant 1925 et la construction des bureaux. Carte postale Lavaud.
Deneyer Marc
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Vue d'ensemble prise du nord.
Deneyer Marc
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Vue d'ensemble prise du sud.
Deneyer Marc
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Elévation nord de la salle des machines et des bureaux.
Deneyer Marc
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Atelier d'entretien vu du nord-ouest.
Deneyer Marc
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Vue d'ensemble de l'usine et du barrage.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Usine hydroélectrique.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Usine hydroélectrique côté amont.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Usine hydroélectrique côté amont.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Usine hydroélectrique côté amont.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Echelle à poissons.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Echelle à poissons.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Vue d'ensemble des bâtiments depuis le barrage.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Barrage côté aval.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Détails du barrage.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Barrage vue du dessus.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Vue depuis le barrage côté aval.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Porte fermée du barrage.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Barrage côté aval avec vanne à clapet automatique.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Barrage côté aval avec vanne à clapet automatique.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Barrage côté aval avec vanne à clapet automatique.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Façade de l'usine hydroélectrique.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Barrage côté aval.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Façade nord de l'usine de la Roche.
Favreau Myriam
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Barrage de La Roche vu depuis la rive droite, en aval.
Favreau Myriam
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Intérieur de l'usine avec les turbines.
Huet Julie
(c) Direction régionale des affaires culturelles, Poitiers, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel
Historique
Cette centrale hydroélectrique est construite à partir de 1918 et mise en service en 1921 pour la Société des forces motrices de la Vienne d'après un avant-projet de Le Corbusier, architecte conseil de la SABA, Société d'Application du Béton Armé, par les entrepreneurs Jean et Georges Hersent. Le barrage mesure 207 m de long avec une hauteur de chute de 11, 50 m et la retenue couvre 112, 6 ha. En 1926, la puissance est de 10 000 ch. La salle des machines a été prolongée du côté est après 1926 pour y installer des bureaux. Cette usine fait partie d'un groupement de 5 centrales hydroélectriques établies sur la Vienne. Actuellement, la puissance maximale est de 8700 kW et la production moyenne annuelle de 41 500 000 kWH. Trois turbines à hélices et une turbine Kaplan installées en 1947 ont un débit total de 98, 2 m3 par seconde. Dans les années 1930, une vingtaine de personnes travaillaient pour l'exploitation de cette centrale. Actuellement, 22 personnes travaillent pour l'exploitation et l'entretien des 5 centrales du groupement.
Détail de l'historique
| Périodes |
Principale : 1er quart 20e siècle Principale : 2e quart 20e siècle |
|---|---|
| Auteurs |
Auteur :
Hersent Jean, entrepreneur (attribution par source) Auteur : Hersent Georges, entrepreneur (attribution par source) |
Description
Salle des machines et bureau en béton armé, à élévation ordonnancée, couverts d'un toit en terrasse en béton ; logement d'ouvriers en béton, à 1 étage de soubassement et 1 étage carré couvert d'un toit à longs pans en tuile mécanique ; atelier de réparation en béton armé et remplissage en brique, en rez-de-chaussée et étage de soubassement, couvert d'un toit à longs pans en matériau synthétique.
Détail de la description
| Murs |
|
|---|---|
| Toits |
|
| Étages |
étage de soubassement, 1 étage carré |
| Élévations extérieures |
élévation ordonnancée |
| Couvertures |
|
Informations complémentaires
| Type de dossier |
Dossier d'oeuvre architecture |
|---|---|
| Référence du dossier |
IA86000073 |
| Dossier réalisé par |
Pouvreau Pascale
Huet Julie Ragot Gilles |
| Cadre d'étude |
|
| Aire d'étude |
Vienne |
| Phase |
repéré |
| Date d'enquête |
1995 |
| Copyrights |
(c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Direction régionale des affaires culturelles, Poitiers |
| Citer ce contenu |
Centrale hydroélectrique de la Roche, Dossier réalisé par Pouvreau Pascale, (c) Région Nouvelle-Aquitaine, Inventaire général du patrimoine culturel, (c) Direction régionale des affaires culturelles, Poitiers, https://www.patrimoine-nouvelle-aquitaine.fr/Default/doc/Dossier/7d57689f-efe9-49ea-a435-f48093156439 |
| Titre courant |
Centrale hydroélectrique de la Roche |
|---|---|
| Dénomination |
centrale hydroélectrique |
| Parties constituantes non étudiées |
salle des machines barrage bureau logement d'ouvriers atelier de réparation |
| Statut |
|
|---|
Localisation
Adresse: Nouvelle-Aquitaine , Vienne , Millac
Milieu d'implantation: isolé
Lieu-dit/quartier: la Roche
Cadastre: 1947 A1 1
